Патроны резьбонарезные с предохранительными головками предназначены для нарезания различных типов правой резьбы метчиками. Применяются на сверлильных, фрезерных, токарных станках и станках типа обрабатывающий центр.
Резьбонарезные патроны имеют механизмы осевой компенсации, позволяющие компенсировать разность между подачей станка и шагом метчика, предусмотрен механизм быстрой смены головок предохранительных на другой диаметр метчика.
Головка имеет встроенную предохранительную шариковую муфту с механизмом регулировки передаваемого крутящего момента для нарезания резьбы в различных материалах, что позволяет предохранить метчики от поломки (при увеличении момента метчик останавливается). Это наиболее целесообразно и незаменимо при нарезании резьбы в глухих отверстиях, труднообрабатываемых материалах, при нарезании резьбы с мелким шагом. Головка имеет механизм быстрой смены метчика с надежной фиксацией в течении нескольких секунд.
Добрый день. Работаю с вашим регионом. Звоните или пишите - проконсультирую по выбору, отправлю КП и счет.
Оригинальное оборудование от заводов производителей:
Rotabroach – сверлильные станки и корончатые сверла
Hengerda – ленточные полотна
Bohre – корончатые сверла, аксессуары, жидкости
КЕДР – сварочное оборудование
VESSEL – бензиновые гайковерты
Сервисный центр выполняет работы по гарантийному и сервисному ремонту.
+ В наличии запасные части
+ Техническое обслуживание
+ Удаленная бесплатная консультация мастера
Организуем быструю отгрузку и доставку по всей России в согласованные сроки
Москва, Санкт-Петербург
Регионы
Помогаем на всех этапах: в выборе и внедрении оборудования в рабочие процессы
Реализуем поставки и сопровождаем проекты для крупных производственных и строительных компаний по всей России
Часто клиенты приходят к нам с запросом, которого нет в каталоге.
Одна из таких историй с компанией ПМС-88:
Им нужен был мобильный сверлильный станок для тяжёлых условий - мосты, металлоконструкции, работа на высоте. Они боялись, что лёгкий станок будет слабым, а мощный - слишком тяжёлым.
Мы показали им Rotabroach Commando 40 с корончатыми свёрлами Bohre.
Итог за месяц испытаний: надёжность, мобильность и скорость, о которой они не подозревали.
Теперь ПМС-88 рекомендует его всем подразделениям РЖД.

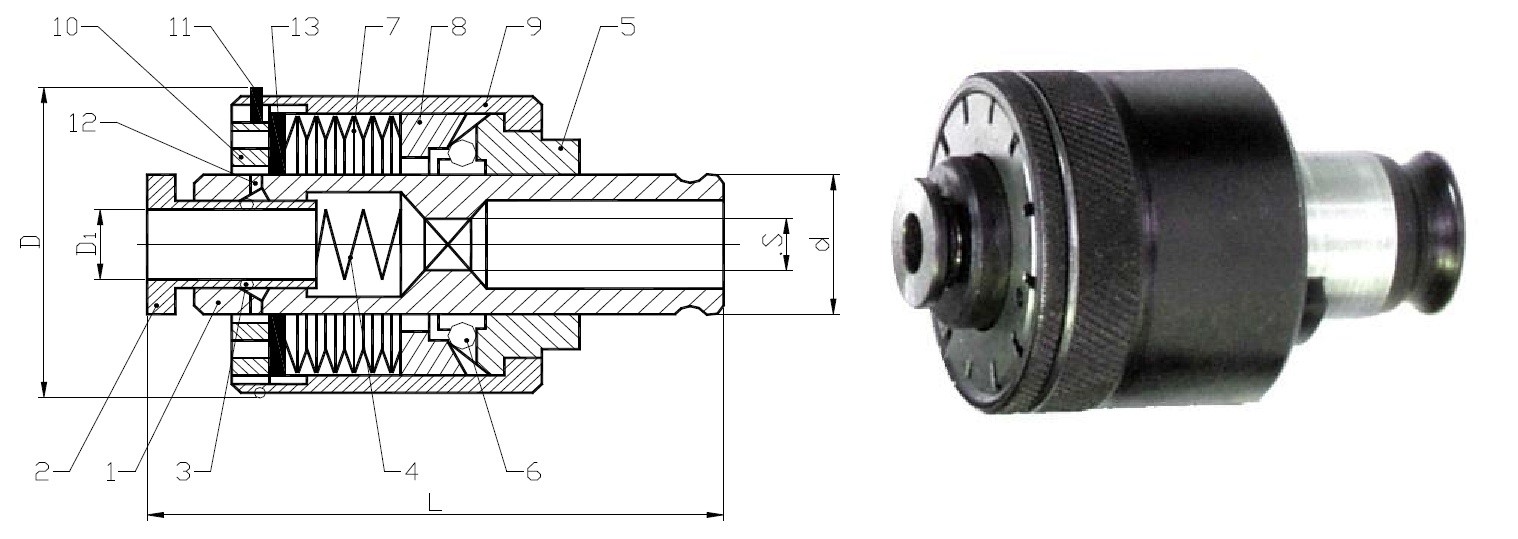

1 – корпус; 2 – втулка; 3 – шарики; 4 – пружина; 5 – поводок; 6 – шарики; 7 – пружины тарельчатые; 8 – кольцо; 9 – гильза; 10 – гайка; 11 – кольцо замковое; 12 – заглушка; 13 – шайба
Метчик устанавливается в квадратное отверстие корпуса 1 и втулку 2. Зажим метчика производится шариками 3 при перемещении втулки 2 пружиной 4. Крутящий момент к корпусу 1 от резьбонарезного патрона передаётся поводком 5 через шарики 6, поджатые кольцом 8 и тарельчатыми пружинами 7 в лунки корпуса.
Регулировка крутящего момента обеспечивается изменением величины деформации тарельчатых пружин 7 при вращении гайки 10.
Головка предохранительная поставляется с отрегулированным крутящим моментом, обеспечивающим нарезание указанной на головке резьбы в стали 45. Величина крутящего момента для других сталей определяется экспериментально и регулируется вращением гайки 10, согласно паспорта изделия.
При нарезании резьбы в сталях с механическими свойствами, отличающимися от стали 45, необходимо выполнить следующее:
Головка готова к эксплуатации. Правильно отрегулированная головка должна обеспечить плавное нарезание метчиком резьбы, при упоре метчика в дно глухого отверстия появление треска в головке сигнализирует о прекращении вращения метчика.
При настройке крутящего момента для нарезания резьбы с мелким шагом, величина крутящего момента определяется по формуле:
где Мт - крутящий момент для крупного шага резьбы; Рх - шаг нарезаемой резьбы; Р - крупный шаг резьбы для данного диаметра

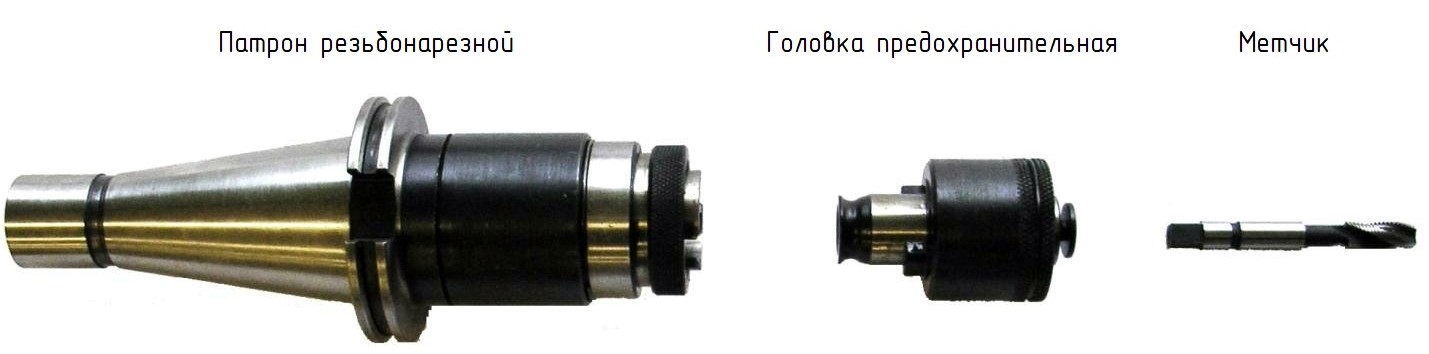

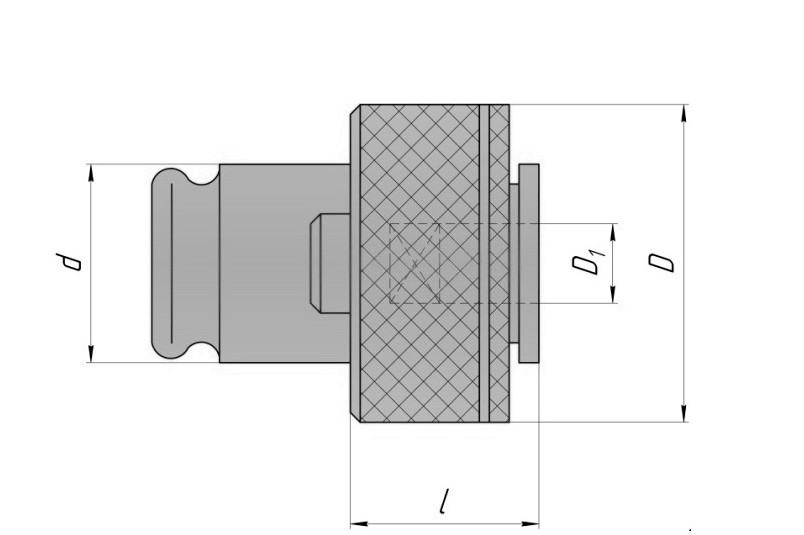

Головки предохранительные применяются совместно с патронами резьбонарезными и предназначены для крепления правых метчиков.
Патроны предназначены для крепления предохранительных головок, обеспечивают быструю смену предохранительных головок и предназначены для нарезания метчиками различных типов правой резьбы.

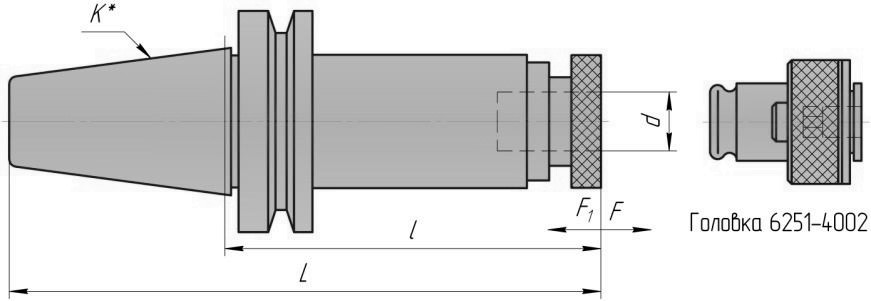

Чертёж патрон резьбонарезной с хвостовиком 7:24

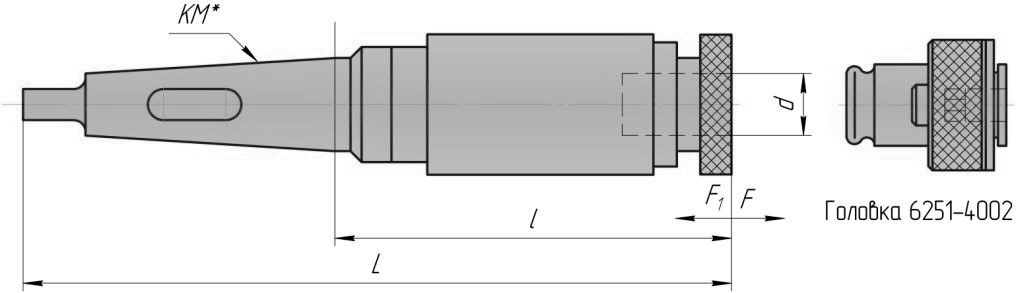

Чертёж патрон резьбонарезной с хвостовиком конус Морзе Тип ВЕ по ГОСТ 25557-2016

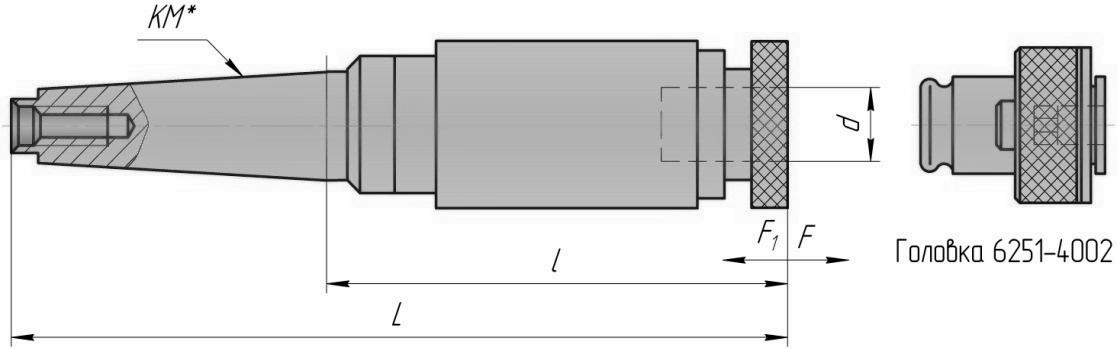

Чертёж патрон резьбонарезной с хвостовиком конус Морзе Тип АЕ по ГОСТ 25557-2016

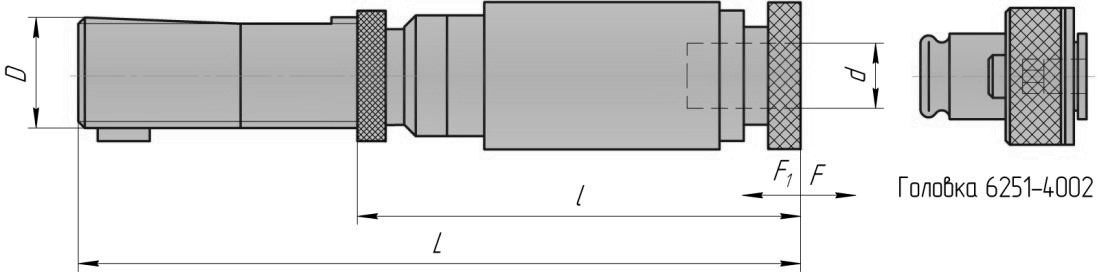

Чертёж патрон резьбонарезной с цилиндрическим хвостовиком по ГОСТ 24900-81
